Modello Excel gratuito per stimare resistenza laterale e di base dei pali secondo NTC 2018, con confronto con NEd e report per il professionista.
Il Foglio Excel per il Calcolo dei Pali di Fondazione secondo NTC 2018 supporta la stima della resistenza laterale, della resistenza di base e della capacità assiale complessiva. Il modello organizza dati geometrici e geotecnici, confronta la resistenza di progetto con NEd e facilita il controllo preliminare dei risultati da parte del professionista.
Il file è uno strumento di supporto e non sostituisce indagini, relazioni specialistiche o verifiche professionali.
Il modello Excel considera i principali contributi della capacità portante assiale di un palo: la resistenza sviluppata lungo il fusto e la resistenza mobilitata alla base. I due contributi vengono analizzati separatamente e poi raccolti nella resistenza complessiva, che viene confrontata con la domanda assiale di progetto NEd.
La resistenza laterale dipende dall’interazione tra la superficie del palo e il terreno lungo la parte infissa. Per questo motivo incidono la lunghezza del palo, il diametro, gli spessori degli strati attraversati e i parametri geotecnici associati a ciascun livello.
La resistenza di base è collegata alle condizioni del terreno in corrispondenza della punta, alla geometria della sezione e al metodo di calcolo adottato. La quota della punta deve quindi essere coerente con la stratigrafia utilizzata e con le informazioni disponibili dalle indagini.
Il foglio aiuta a comprendere quale contributo controlla maggiormente il risultato e consente di confrontare configurazioni diverse, come variazioni di lunghezza, diametro o quota di infissione. Questo confronto è utile nelle fasi preliminari, ma non sostituisce l’interpretazione del comportamento del terreno.
La corretta valutazione richiede dati di indagine affidabili, una scelta motivata dei parametri caratteristici e l’applicazione coerente dei coefficienti previsti. Eventuali valori dimostrativi presenti nel file devono essere sostituiti e non possono essere utilizzati come dati progettuali.
Prima di assumere l’esito della verifica, il professionista deve controllare anche condizioni drenate e non drenate, falda, azioni di trazione, carichi orizzontali, momenti, effetti di gruppo e cedimenti, quando pertinenti al progetto.
Il risultato numerico deve essere quindi letto insieme alle ipotesi geotecniche e alle limitazioni del metodo. Un valore positivo nel confronto assiale rappresenta una parte del processo di progettazione e non una certificazione automatica dell’idoneità dell’opera.

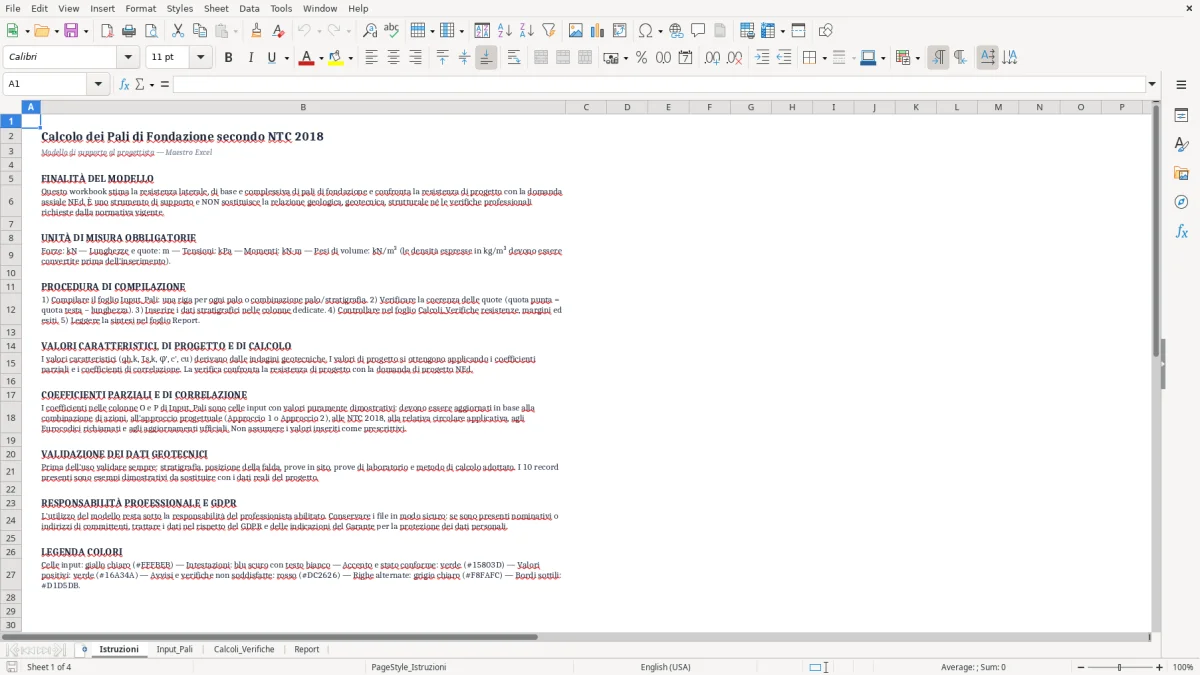

Il workbook è organizzato come strumento di supporto per il calcolo dei pali di fondazione con riferimento alle NTC 2018. La struttura separa le istruzioni, i dati di input, i calcoli intermedi, le verifiche e la sintesi finale, rendendo più semplice seguire il percorso dai dati ai risultati.

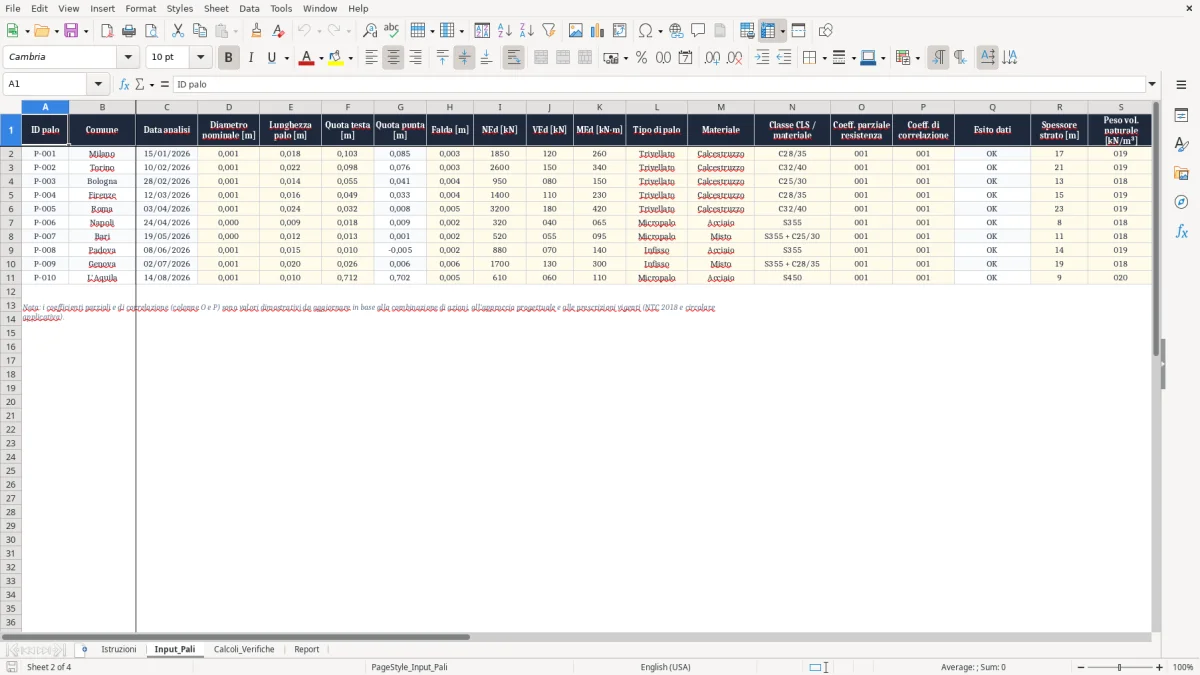

Nel foglio Input_Pali possono essere raccolte le informazioni relative a ogni palo o a ogni combinazione tra palo e stratigrafia. Le celle dedicate consentono di inserire geometria, quote, domanda assiale, parametri del terreno e coefficienti necessari al calcolo.
I valori caratteristici devono derivare da indagini geotecniche e dalla relativa interpretazione professionale. I valori di progetto si ottengono applicando i coefficienti coerenti con la combinazione di azioni, l’approccio progettuale e il metodo scelto.
I coefficienti parziali e di correlazione presenti nel modello hanno valore puramente dimostrativo, se indicato nelle istruzioni del file. Devono essere controllati e aggiornati dal progettista in base alle NTC 2018, alla circolare applicativa, agli Eurocodici richiamati e agli aggiornamenti ufficiali.
Il riferimento normativo non significa che il foglio possa sostituire la lettura della norma o la valutazione delle condizioni specifiche del sito. La corretta applicazione richiede di considerare qualità delle prove, variabilità del terreno, falda, condizioni di carico e incertezze del modello.
Il file può essere utilizzato per analisi preliminari, confronti tra scenari e organizzazione dei calcoli. Ogni risultato destinato alla progettazione deve però essere verificato e approvato da un tecnico abilitato, insieme alla documentazione geologica, geotecnica e strutturale.
È consigliabile conservare una copia originale del modello, una copia compilata e una registrazione delle modifiche apportate. In questo modo rimangono tracciabili origine dei dati, revisione dei coefficienti e motivazioni delle scelte progettuali.
La qualità dei risultati dipende direttamente dalla qualità dei dati inseriti. Per compilare il modello sono necessari geometria e quote del palo, lunghezza, diametro, stratigrafia, posizione della falda e parametri geotecnici coerenti con le indagini disponibili.
Le unità di misura richieste sono kN per le forze, m per lunghezze e quote, kPa per le tensioni, kN·m per i momenti e kN/m³ per i pesi di volume. Le densità espresse in kg/m³ devono essere convertite prima dell’inserimento, così da evitare incoerenze dimensionali.
La quota della punta deve rispettare la relazione geometrica con quota della testa e lunghezza del palo. Un errore nelle quote può modificare gli strati coinvolti, la superficie laterale considerata e le condizioni del terreno alla base.
Quando il palo attraversa più strati, ogni intervallo deve essere associato al parametro corretto e allo spessore effettivamente interessato. È opportuno controllare che la somma degli spessori sia compatibile con la lunghezza infissa e con il profilo stratigrafico di riferimento.
I parametri come angolo di attrito, coesione, resistenza non drenata, peso di volume e tensione alla base devono essere scelti sulla base delle prove e dell’interpretazione geotecnica. Non è corretto sostituire automaticamente dati mancanti con valori predefiniti senza una motivazione tecnica documentata.
La posizione della falda può influenzare pesi efficaci, tensioni e resistenze considerate nel calcolo. Per questo deve essere inserita e valutata in relazione alle condizioni stagionali, alle misure disponibili e all’eventuale variabilità idrogeologica del sito.
Prima di confermare l’output, verifica segni, decimali, arrotondamenti, celle compilate e riferimenti tra fogli. Un controllo indipendente dei dati consente di individuare più facilmente valori anomali e rende il modello più affidabile come strumento di lavoro.

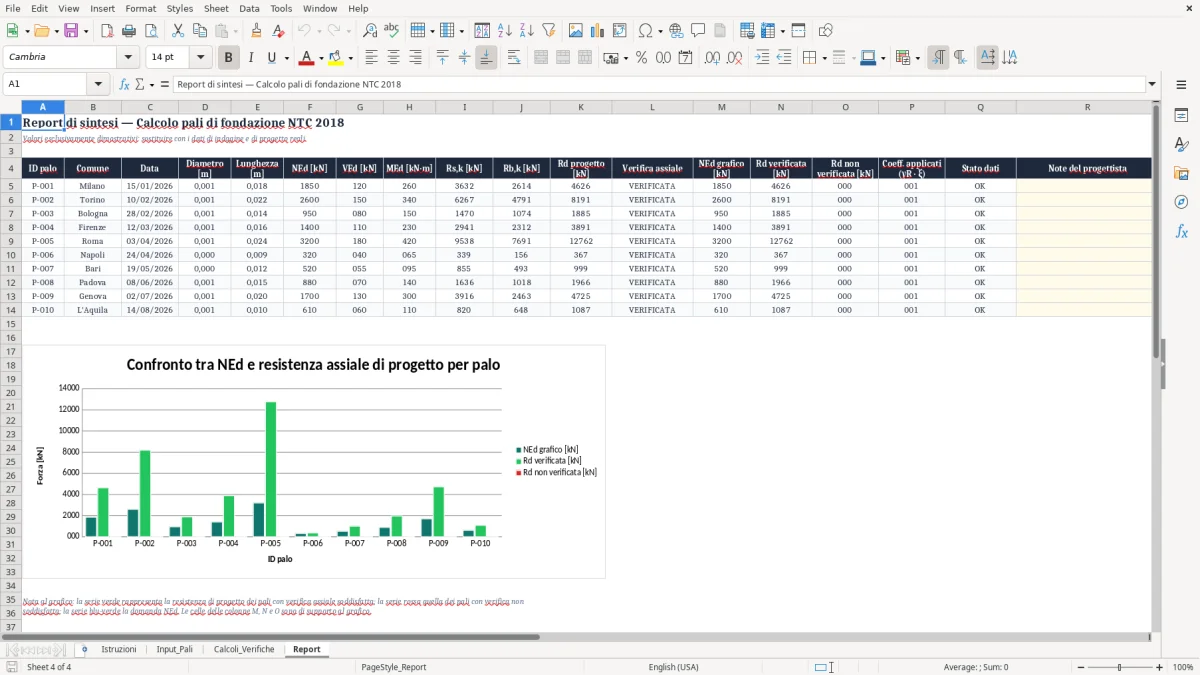

Il foglio Report raccoglie in forma sintetica i principali risultati della verifica dei pali. La lettura coordinata di resistenza laterale, resistenza di base, resistenza complessiva, domanda NEd, margine disponibile ed esito aiuta a individuare rapidamente le situazioni che richiedono approfondimenti.

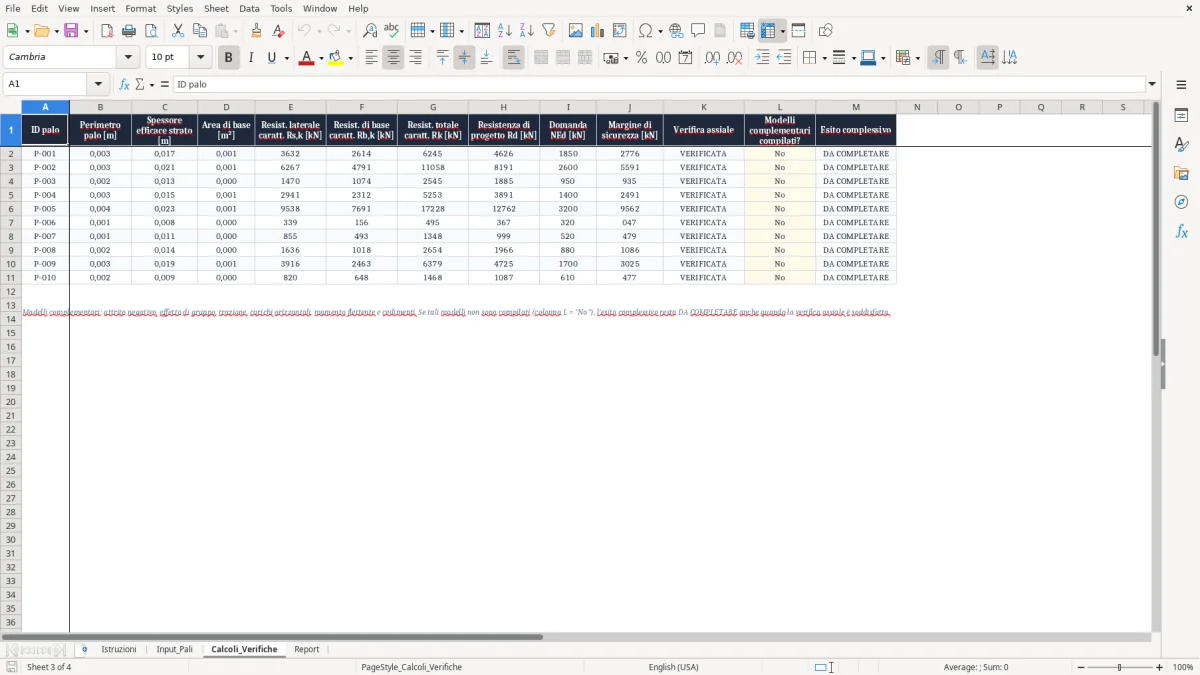

Il foglio Calcoli_Verifiche consente di esaminare con maggiore dettaglio il percorso che collega input geometrici e geotecnici ai risultati finali. Questa separazione migliora la leggibilità, facilita il controllo interno e permette di risalire più velocemente alla causa di un valore inatteso.
Un esito conforme per la capacità assiale non dimostra automaticamente l’adeguatezza del palo rispetto a cedimenti, trazione, azioni orizzontali, momenti, instabilità o interazione con altri pali. Le verifiche aggiuntive devono essere svolte quando richieste dalle condizioni del progetto e dalla normativa applicabile.
Il margine disponibile deve essere interpretato insieme alle ipotesi adottate, ai coefficienti utilizzati e alla qualità dei dati. Non dovrebbe essere considerato come un indicatore isolato di sicurezza né come sostituto del giudizio tecnico.
Per rendere il report più utile, è consigliabile annotare la combinazione di carico, la provenienza dei parametri, la data dell’ultima revisione e il metodo applicato. Queste informazioni migliorano la tracciabilità e facilitano il confronto tra revisioni successive del progetto.
Il professionista incaricato deve validare input, formule, coefficienti ed esiti prima di utilizzare il documento nella progettazione o nella comunicazione con il committente. Il file dovrebbe essere archiviato insieme alle relazioni e alle prove che giustificano i dati inseriti.
Se il workbook contiene nominativi, indirizzi o altri dati riferibili a committenti, deve essere conservato in modo sicuro. Il trattamento delle informazioni deve rispettare il GDPR e le indicazioni del Garante per la protezione dei dati personali.
Il modello stima la resistenza laterale, la resistenza di base e la resistenza assiale complessiva del palo, confrontandola con la domanda di progetto NEd.
Si leggono le istruzioni, si inseriscono i dati nel foglio Input_Pali, si controllano coerenza geometrica e unità di misura, quindi si analizzano Calcoli_Verifiche e Report.
Il modello è predisposto come supporto al calcolo secondo NTC 2018, ma coefficienti, approccio, metodo e risultati devono essere verificati dal professionista in relazione al progetto e alla normativa vigente.
Sono necessari geometria e quote del palo, lunghezza, diametro, stratigrafia, parametri geotecnici, domanda assiale NEd e coefficienti applicabili.
Utilizza kN per le forze, m per lunghezze e quote, kPa per le tensioni, kN·m per i momenti e kN/m³ per i pesi di volume.
No. È uno strumento di supporto e non sostituisce indagini, interpretazione geotecnica, relazioni specialistiche o la responsabilità del tecnico abilitato.
