Il modello Excel gratuito per il dimensionamento dei canali aria aiuta a stimare la sezione necessaria in base a portata e velocità obiettivo. È uno strumento pratico per organizzare i dati di progetto e confrontare canali rettangolari o circolari durante la fase preliminare di un impianto di ventilazione.
Il file è pensato per professionisti, installatori, piccole imprese e famiglie italiane che desiderano svolgere una prima valutazione in modo ordinato e facilmente modificabile.
Il dimensionamento preliminare di un canale aria parte dalla portata che deve attraversare la condotta e dalla velocità considerata accettabile per l’impianto. Il rapporto tra questi valori consente di stimare la sezione necessaria, offrendo una prima indicazione sulle dimensioni da valutare.
Nel modello Excel la portata viene inserita in metri cubi all’ora e convertita in metri cubi al secondo. La velocità obiettivo è espressa in metri al secondo, così il calcolo della sezione segue una logica chiara e coerente con le principali grandezze utilizzate nel predimensionamento.
Dopo aver indicato la geometria e le dimensioni del canale, il foglio calcola la sezione disponibile e la velocità associata alla portata inserita. Questo confronto aiuta a capire se la configurazione scelta rispetta il limite di velocità impostato nell’ipotesi iniziale.
La colonna relativa all’esito della velocità fornisce un controllo rapido e leggibile. Quando la velocità calcolata è pari o inferiore all’obiettivo, il risultato è indicato come positivo; se il valore è superiore, occorre valutare una sezione maggiore, una diversa portata o un’altra impostazione di progetto.
Il metodo è utile soprattutto nelle prime fasi, quando si devono confrontare più alternative senza predisporre subito un modello completo della rete. Può aiutare a raccogliere le ipotesi per ambiente o tratto e a mantenere una traccia ordinata delle modifiche apportate.
La velocità non è però l’unico parametro da considerare. La scelta finale deve tenere conto di perdite di carico, rumorosità, ingombri, materiali, isolamento, componenti presenti e condizioni effettive di funzionamento dell’impianto.
Per questo motivo il modello deve essere interpretato come uno strumento di predimensionamento. Il risultato è una base di lavoro da sottoporre alle verifiche del progettista e non una conferma automatica dell’idoneità della condotta.
Il modello Excel consente di analizzare canali rettangolari e circolari, mantenendo portata, velocità e dimensioni all’interno di una struttura semplice da compilare. La scelta della geometria può dipendere dagli spazi disponibili, dai collegamenti previsti e dalle caratteristiche generali dell’impianto.
Per un canale rettangolare devi inserire larghezza e altezza della sezione, entrambe espresse in millimetri. Questi dati permettono di ottenere l’area della sezione e di confrontarla con quella necessaria in base alla portata e alla velocità obiettivo.
Per un canale circolare devi invece indicare il diametro in millimetri. Il foglio utilizza questa informazione per calcolare la sezione disponibile e la velocità risultante, fornendo anche un riferimento attraverso il diametro equivalente.
Il diametro equivalente è utile per confrontare geometrie diverse in modo preliminare, ma non deve essere interpretato come una sostituzione delle verifiche specifiche. Un canale rettangolare e uno circolare possono infatti presentare comportamenti differenti in funzione di raccordi, rugosità, giunzioni e componenti della rete.
Prima di compilare il file è opportuno definire con precisione il tratto analizzato e la relativa portata. In una rete con più diramazioni, ogni segmento può avere valori diversi e deve essere valutato secondo le condizioni di esercizio previste.
Le dimensioni ottenute dal calcolo devono inoltre essere confrontate con gli ingombri reali. Occorre verificare lo spazio per isolamento, staffaggi, passaggi, accessi di manutenzione, attraversamenti e collegamenti con griglie o bocchette.
Per rendere il documento più utile, assegna un nome riconoscibile al progetto e all’ambiente. Puoi così distinguere le diverse ipotesi, conservare le revisioni e comunicare più facilmente i risultati a progettisti, installatori o committenti.

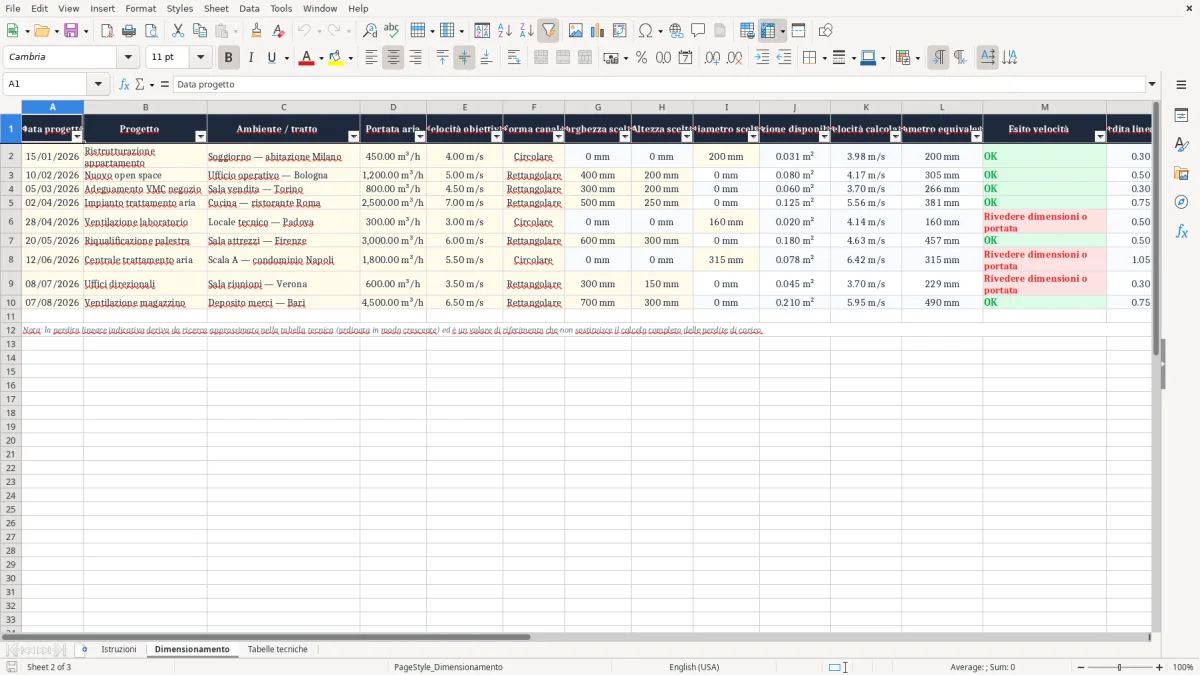

Un modello Excel per il dimensionamento dei canali aria permette di raccogliere in modo strutturato le informazioni preliminari di un impianto. In un unico documento puoi organizzare portata, velocità obiettivo, forma del canale, dimensioni inserite e risultati della verifica.
Il file è utile quando devi analizzare diversi ambienti o numerosi tratti della stessa rete. La suddivisione dei dati rende più semplice confrontare soluzioni alternative e individuare rapidamente quali righe richiedono una revisione.
Le celle di input evidenziate aiutano a distinguere i valori che devono essere compilati dai risultati generati dal foglio. Questa organizzazione riduce il rischio di modificare involontariamente una formula e rende il modello più accessibile anche durante un confronto condiviso.
La conversione della portata da m³/h a m³/s evita di ripetere manualmente un passaggio frequente. Le dimensioni restano espresse in millimetri, un’unità pratica per mettere in relazione i risultati con ingombri, prodotti e misure normalmente utilizzate in cantiere.

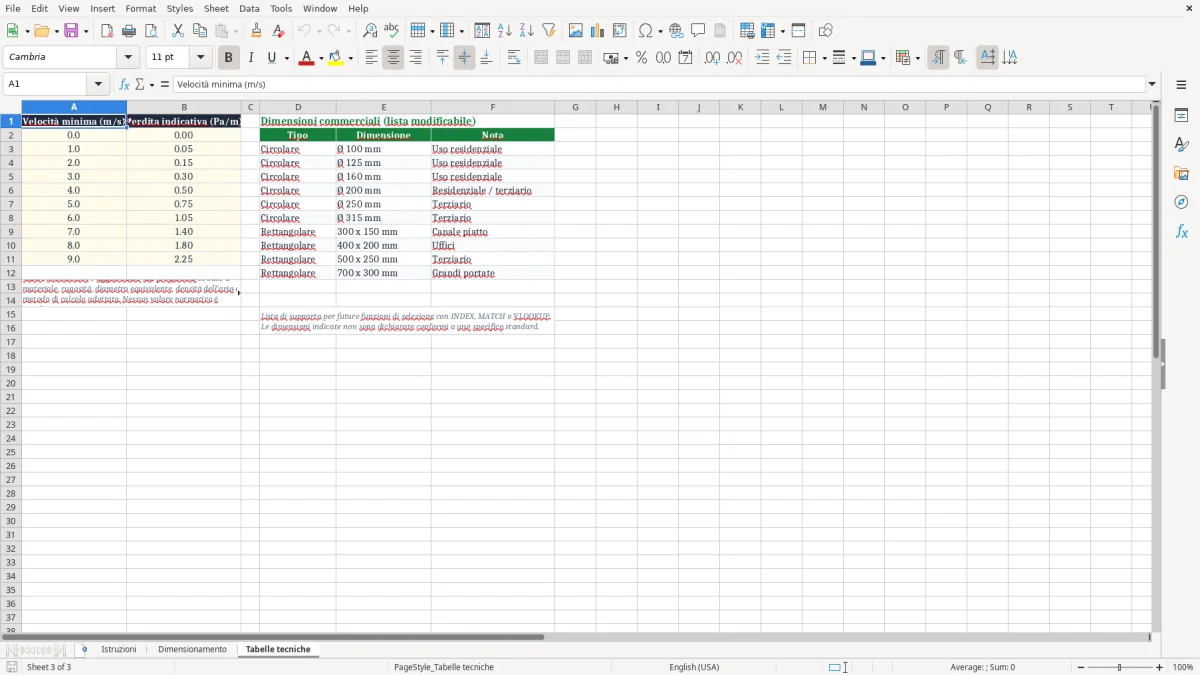

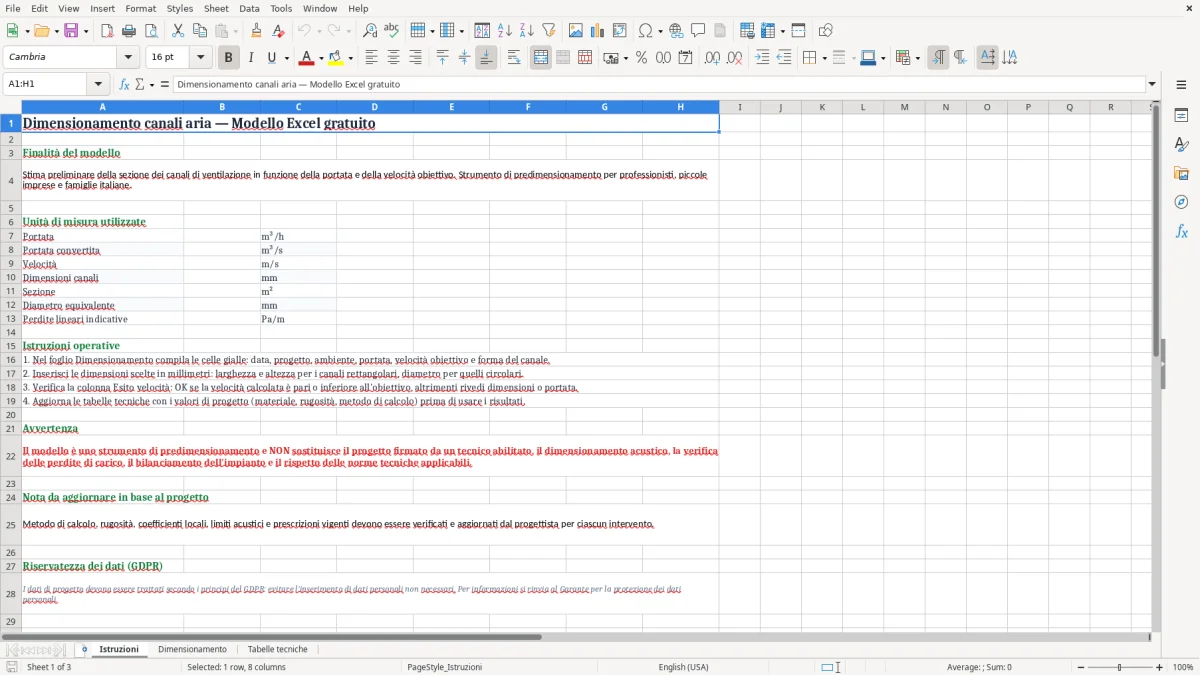

Il foglio Istruzioni accompagna l’utilizzatore nella compilazione e riporta le principali unità di misura. Include inoltre indicazioni sui limiti dello strumento, sulla necessità di aggiornare i dati tecnici e sull’opportunità di non inserire informazioni personali non necessarie.
Un modello strutturato facilita la comunicazione tra committente, progettista e installatore. Le ipotesi possono essere salvate, confrontate e aggiornate senza perdere il collegamento tra ciascun ambiente, la portata assegnata e la geometria esaminata.
Il vantaggio principale è la rapidità nella fase di predimensionamento, non la sostituzione del progetto tecnico. I dati esportati o condivisi devono essere controllati, contestualizzati e integrati con i calcoli completi della rete aeraulica.
Usare Excel significa anche poter adattare il documento alle procedure interne, aggiungendo note di revisione o riferimenti al progetto. Ogni modifica dovrebbe comunque essere tracciata, così da sapere quali ipotesi hanno prodotto i risultati presenti nel file.
Il modello fornisce una stima preliminare basata principalmente su portata d’aria, velocità obiettivo e geometria del canale. Non rappresenta un progetto esecutivo e non sostituisce il lavoro, le valutazioni o la firma di un tecnico abilitato.
Prima di utilizzare le dimensioni individuate è necessario verificare le perdite di carico lineari e localizzate dell’intera rete. Devono essere considerati curve, derivazioni, imbocchi, griglie, serrande, filtri, batterie, ventilatori e ogni altro componente che influenzi il comportamento dell’impianto.
La velocità deve essere valutata anche in relazione al comfort acustico e alla destinazione d’uso degli ambienti. Un valore compatibile con il calcolo della sezione potrebbe non essere adeguato per rumore, vibrazioni o condizioni particolari di esercizio.
È inoltre necessario controllare materiale, rugosità, classe di tenuta, isolamento, resistenza meccanica, accessibilità e modalità di posa. Il metodo di calcolo e i coefficienti utilizzati devono essere aggiornati dal progettista sulla base dello specifico intervento.
Le perdite lineari riportate dal modello sono indicative e non costituiscono una verifica completa della prevalenza richiesta al ventilatore. Per il dimensionamento definitivo occorre sviluppare il percorso della rete, sommare le perdite dei componenti e verificare il bilanciamento delle portate.
Devono essere rispettate le norme tecniche e le prescrizioni applicabili all’edificio, all’attività e all’impianto. La valutazione deve includere, quando necessario, aspetti di sicurezza, manutenzione, igiene dell’aria, prevenzione del rumore e compatibilità con gli altri impianti.
Utilizza quindi il file come supporto organizzativo e come strumento di confronto tra alternative. Prima della realizzazione, ogni risultato deve essere riesaminato insieme agli elaborati progettuali, alle condizioni reali di posa e alle indicazioni del tecnico incaricato.
Evita di inserire dati personali non necessari nei campi del modello. Le informazioni di progetto devono essere trattate secondo i principi del GDPR e conservate con modalità adeguate al contesto professionale.
Sì, il modello è disponibile gratuitamente per il download. Puoi usarlo come supporto al predimensionamento e all’organizzazione dei dati dell’impianto.
Inserisci portata d’aria, velocità obiettivo, forma del canale e relative dimensioni. Puoi anche compilare data, progetto e ambiente o tratto per identificare ogni analisi.
Sì, il file gestisce entrambe le geometrie. Per i canali rettangolari inserisci larghezza e altezza, mentre per quelli circolari inserisci il diametro.
L’esito confronta la velocità calcolata con la velocità obiettivo. Indica generalmente OK quando la velocità calcolata è pari o inferiore al limite impostato.
No, il modello è uno strumento di predimensionamento. Non sostituisce il progetto firmato, il calcolo completo delle perdite di carico, il bilanciamento o le verifiche previste dalle norme applicabili.
La portata è espressa in m³/h e convertita in m³/s, la velocità in m/s e le dimensioni in mm. Il modello riporta anche sezione in m², diametro equivalente in mm e perdite indicative in Pa/m.
