Il modello Excel per il calcolo preliminare delle capriate in legno aiuta a organizzare geometria, carichi, materiali, sezioni e costi di diverse configurazioni. Il file consente di confrontare rapidamente le soluzioni e preparare un riepilogo ordinato per tecnici e progettisti, mantenendo separati dati, elaborazioni e risultati.
Il modello è pensato per supportare le fasi iniziali di analisi e archiviazione, ma non sostituisce una relazione di calcolo né la verifica di un professionista abilitato.

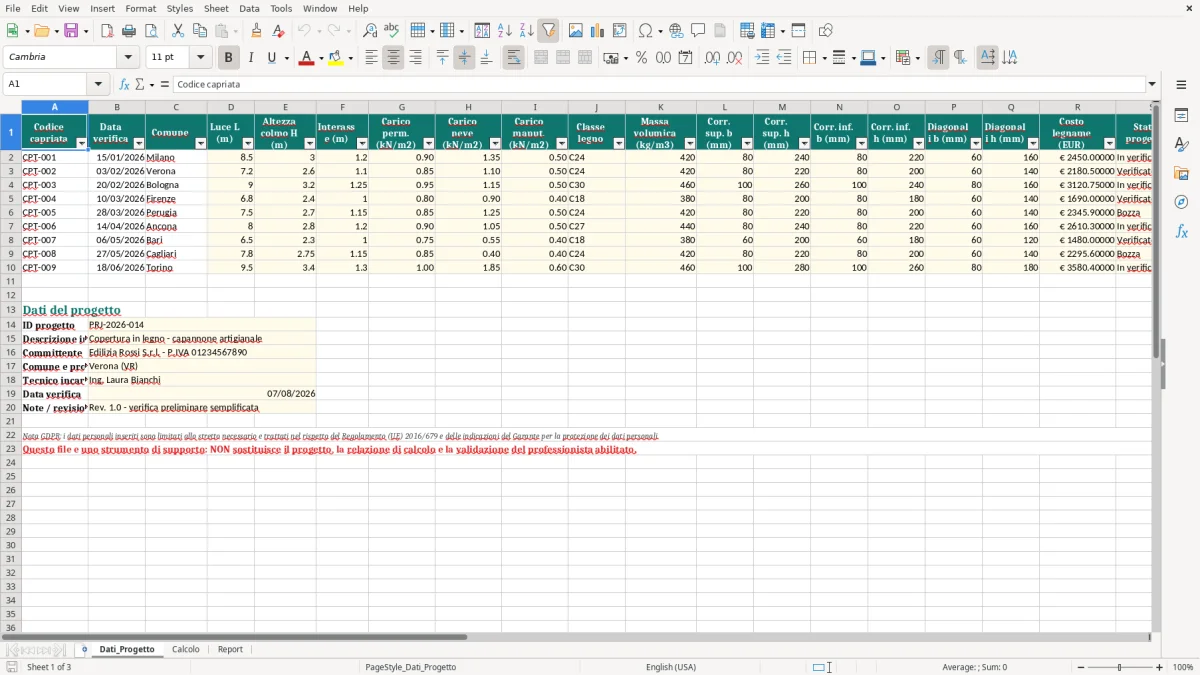

Il foglio Dati_Progetto consente di raccogliere le principali informazioni geometriche della capriata, tra cui luce, altezza al colmo e interasse. Ogni riga identifica una configurazione attraverso codice, data e comune, creando un archivio consultabile e facilmente aggiornabile.
La luce L rappresenta la distanza principale da coprire, mentre l’altezza H descrive lo sviluppo verticale fino al colmo. Il rapporto tra queste dimensioni influenza la forma della struttura, l’inclinazione delle aste e la distribuzione delle azioni nei diversi elementi.
L’interasse indica la distanza tra capriate consecutive e contribuisce a collegare i carichi superficiali della copertura alle singole strutture. Un valore errato può modificare significativamente le azioni considerate, perciò deve essere verificato rispetto agli elaborati architettonici e alla soluzione costruttiva prevista.

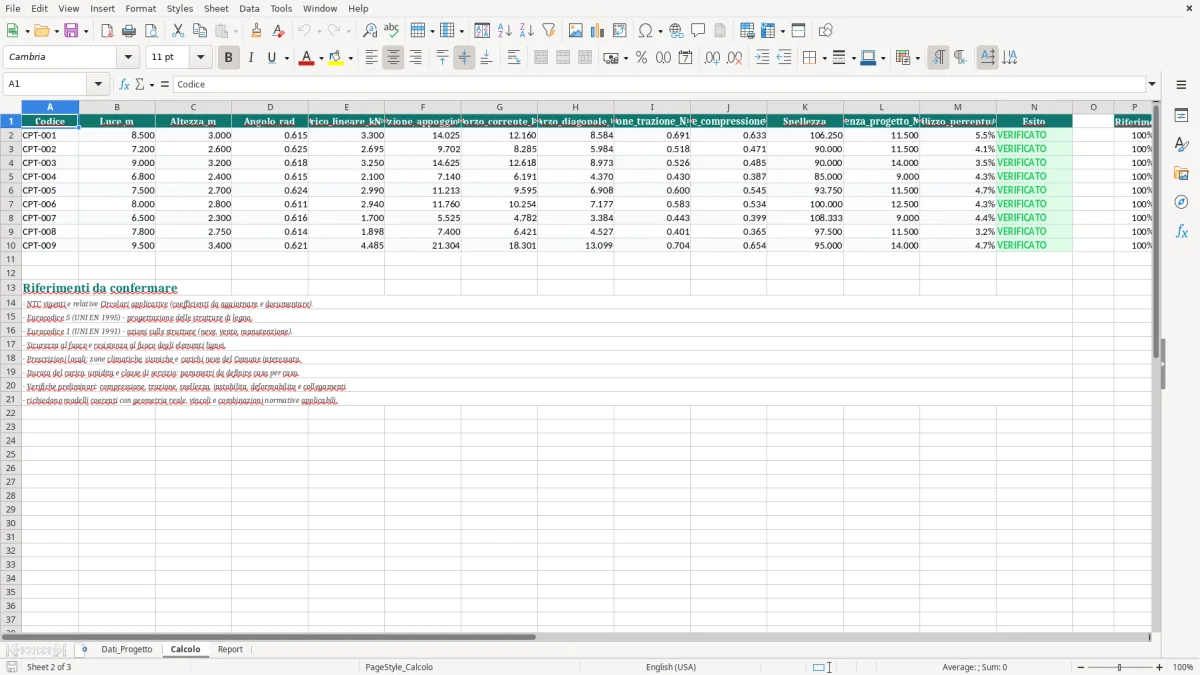

Le misure geometriche sono espresse in metri, mentre le dimensioni delle sezioni sono indicate in millimetri. Mantenere separate queste unità riduce il rischio di errori nelle formule e rende più chiaro il controllo dei dati inseriti nel foglio Calcolo.
Per ogni configurazione è utile registrare anche la data della verifica e il comune di riferimento. Queste informazioni aiutano a distinguere revisioni successive, località con condizioni di carico differenti e progetti che utilizzano geometrie simili.
Il modello può supportare il confronto tra più alternative, ad esempio modificando luce, altezza o interasse e osservando l’effetto sulle sezioni richieste. Il confronto deve però essere svolto mantenendo coerenti vincoli, materiali, collegamenti e ipotesi di calcolo.
La geometria inserita nel file non descrive da sola il comportamento reale della capriata. Devono essere valutati anche appoggi, controventi, eccentricità, imperfezioni, condizioni di montaggio e modalità di trasferimento delle azioni alla struttura sottostante.
Il foglio rappresenta quindi uno strumento di organizzazione e impostazione preliminare. La configurazione definitiva deve essere controllata da un tecnico competente, che stabilisce il modello strutturale più adeguato e la documentazione necessaria.
Il modello prevede campi dedicati ai carichi permanenti, al carico neve e al carico di manutenzione. I valori sono espressi in kN/m² e devono essere determinati in base alle caratteristiche reali della copertura, alla località e alle prescrizioni applicabili.
Nel carico permanente possono rientrare manto, isolamento, finiture, arcarecci, impianti e altri elementi stabilmente presenti. Anche il peso proprio della capriata deve essere considerato secondo il metodo di calcolo utilizzato e le sezioni effettivamente adottate.
Il carico neve dipende da quota, zona geografica, forma della copertura, esposizione e possibili accumuli. I comuni presenti nei dati di esempio hanno esclusivamente funzione dimostrativa e non forniscono automaticamente il valore da utilizzare in un progetto reale.
Il carico di manutenzione deve essere valutato in relazione all’accessibilità della copertura e alle operazioni previste durante la vita utile. Possono inoltre essere necessarie azioni aggiuntive per impianti, passerelle, pannelli o apparecchiature installate successivamente.
L’interasse permette di trasformare un’azione distribuita sulla superficie in un’azione riferita alla singola capriata, secondo l’impostazione adottata nelle elaborazioni. È quindi importante verificare che il valore inserito sia compatibile con la disposizione effettiva degli elementi portanti.
La raccolta separata dei carichi facilita la revisione delle ipotesi e il confronto tra scenari. Un tecnico può così modificare una condizione, controllare gli effetti sul risultato e mantenere una traccia ordinata delle alternative analizzate.
Le azioni devono essere combinate secondo gli stati limite pertinenti e con i coefficienti previsti dalla normativa applicabile. Non è sufficiente sommare automaticamente i valori presenti nel foglio senza esaminare durata, simultaneità e condizioni di progetto.
Prima di utilizzare i risultati è necessario controllare unità, segni, distribuzioni e trasferimento delle forze. La definizione finale dei carichi spetta al professionista incaricato, sulla base del progetto, del sito e delle condizioni d’uso dell’opera.
Il file permette di indicare la classe del legno e la massa volumica del materiale utilizzato nella capriata. Le classi C18, C24, C27 e C30 presenti come riferimento aiutano a organizzare i dati, ma devono essere confermate dalla documentazione del prodotto.
La massa volumica è registrata in kg/m³ e può contribuire alla valutazione dei pesi propri e alla descrizione del materiale. Il valore effettivo dipende da specie, classificazione, contenuto di umidità, qualità e condizioni di fornitura del legname.
Per ogni configurazione è possibile indicare base e altezza dei correnti superiori, dei correnti inferiori e delle diagonali. La suddivisione consente di confrontare elementi con funzioni diverse e di mantenere leggibile la composizione della capriata.
Le sezioni sono espresse in millimetri, mentre i dati geometrici generali sono in metri. Questa distinzione deve essere rispettata in ogni formula, soprattutto quando si passa da proprietà geometriche a tensioni, deformazioni o quantità riferite al sistema internazionale.
Il dimensionamento deve considerare trazione, compressione, flessione, taglio e combinazioni delle sollecitazioni. Per gli elementi compressi è inoltre necessario valutare snellezza, instabilità e condizioni di vincolo, che possono ridurre la capacità rispetto al valore teorico della sezione.
La deformabilità può essere determinante anche quando la resistenza risulta sufficiente. Frecce e vibrazioni devono essere controllate in relazione alla copertura, agli elementi non strutturali, alla durata dei carichi e ai requisiti di esercizio.
Le connessioni tra aste, piastre, bulloni, staffe o altri dispositivi devono essere progettate insieme agli elementi lignei. Una sezione adeguata non garantisce da sola la sicurezza se i nodi non trasferiscono correttamente le azioni previste.
I valori tecnici presenti nel modello sono indicativi e non sostituiscono certificati, norme o documentazione del materiale. La selezione finale della classe, delle sezioni e dei dettagli costruttivi deve essere verificata da un professionista abilitato.

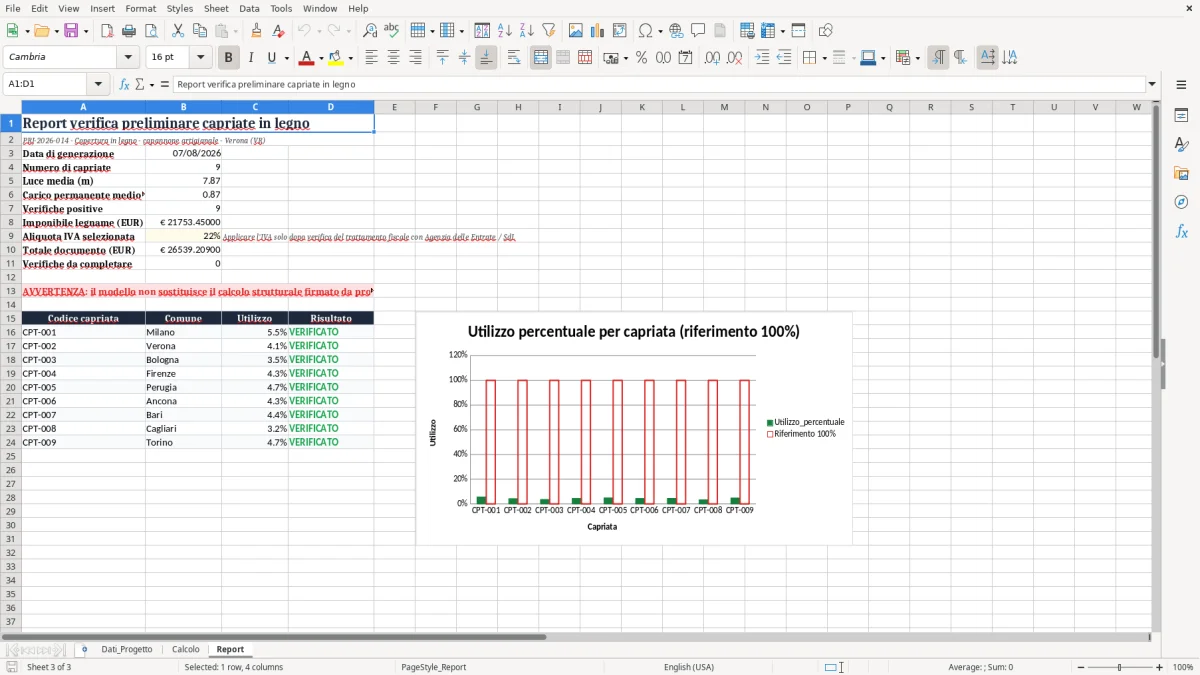

Il foglio Report raccoglie le informazioni principali della configurazione e aiuta a seguire l’avanzamento del progetto. La separazione tra dati, calcolo e riepilogo rende più semplice controllare il percorso seguito e individuare le informazioni da aggiornare.
Il codice capriata permette di riconoscere rapidamente ogni soluzione, mentre data e comune collegano i dati al progetto di riferimento. Questa organizzazione è utile quando si gestiscono più coperture, revisioni, varianti o alternative nello stesso archivio Excel.
La colonna dedicata al costo del legname consente di annotare una stima economica preliminare. Il valore può supportare il confronto tra sezioni e classi differenti, ma non deve essere interpretato come un preventivo definitivo o come il costo complessivo dell’intervento.
Prezzi, quantità, sfridi, lavorazioni, trattamenti, trasporto e posa possono modificare sensibilmente l’importo reale. Per un’offerta completa occorre quindi utilizzare dati aggiornati e includere tutte le voci previste dalla specifica lavorazione.
Lo stato del progetto può distinguere una Bozza, una configurazione In verifica o una soluzione Verificata. Questa classificazione aiuta a evitare che dati provvisori vengano confusi con risultati già controllati e approvati internamente.
Prima di condividere il report è consigliabile controllare completezza dei campi, unità di misura, carichi, materiale e sezioni. È inoltre utile conservare una copia della versione utilizzata per ogni revisione significativa, mantenendo tracciabili modifiche e decisioni.
Il riepilogo può essere utilizzato per comunicare ipotesi e risultati preliminari a progettisti, imprese e committenti. La sua funzione è informativa e organizzativa, non costituisce una certificazione della sicurezza della struttura.
La validazione finale deve comprendere modello strutturale, combinazioni di carico, verifiche degli elementi, connessioni, appoggi, controventi e compatibilità con l’opera esistente o di nuova costruzione. Tali controlli devono essere svolti dal tecnico incaricato secondo la normativa applicabile.
No. Il file supporta la raccolta e l’elaborazione preliminare dei dati, ma non sostituisce un progetto strutturale completo né la validazione di un professionista abilitato.
Devi inserire identificativo, data, comune, geometria, carichi, classe del legno, massa volumica, sezioni degli elementi, costo indicativo e stato del progetto.
Il foglio è organizzato come una tabella e consente di archiviare più capriate, ciascuna con dati geometrici, carichi, materiali, sezioni e stato indipendenti.
Luce, altezza e interasse sono in metri, le sezioni in millimetri, i carichi in kN/m², la massa volumica in kg/m³ e i costi in euro.
No. I valori sono indicativi e devono essere verificati in base al materiale effettivamente disponibile, alla classificazione e alle disposizioni normative applicabili.
No. È una stima inserita dall’utente per confrontare le soluzioni e non comprende necessariamente lavorazioni, sfridi, trasporto, montaggio o variazioni di mercato.
