Modello Excel gratuito per calcolare la caduta di tensione su circuiti monofase e trifase, con dati di progetto, risultati in volt e percentuale.
Il modello Excel per il calcolo della caduta di tensione consente di analizzare più circuiti elettrici in modo ordinato, rapido e facilmente aggiornabile. Inserendo i principali dati di progetto, puoi ottenere una stima della perdita di tensione lungo la linea e confrontarla con il limite percentuale previsto.
Il foglio è adatto a verifiche preliminari su utenze residenziali, commerciali e produttive, ma non sostituisce il progetto elettrico completo né le verifiche professionali richieste.
La caduta di tensione è un parametro importante nella valutazione preliminare di una linea elettrica. Una tratta lunga, una corrente elevata, un fattore di potenza ridotto o una sezione non adeguata possono diminuire la tensione disponibile presso l’utenza e influire sul corretto funzionamento delle apparecchiature.
Un modello Excel consente di raccogliere in un’unica tabella i dati di numerosi circuiti, mantenendo separati gli ingressi e i risultati. Ogni riga identifica una linea attraverso codice, data, descrizione dell’utenza e località, rendendo più semplice controllare le ipotesi adottate e conservare una cronologia delle verifiche.
Il foglio può essere utilizzato come supporto per abitazioni, uffici, negozi, laboratori, piccoli impianti produttivi e servizi condominiali. Gli esempi inclusi comprendono prese, illuminazione, climatizzazione, forni, pompe, motori, quadri secondari e linee esterne, con lunghezze e correnti differenti.
La visualizzazione della caduta in volt permette di capire la perdita assoluta lungo la tratta, mentre il valore percentuale consente un confronto immediato con il limite di progetto. L’esito automatico aiuta a individuare le righe che richiedono attenzione, senza dover ripetere manualmente i passaggi.
La struttura ordinata è utile anche quando il file viene condiviso con committenti, installatori o altri tecnici. Le note possono documentare posa in tubo, tratta interrata, tipologia di cavo, carichi particolari o verifiche ancora da completare.
Il modello resta comunque uno strumento di stima e organizzazione. La scelta definitiva del conduttore deve considerare anche portata, temperatura, metodo di posa, protezioni, corto circuito, selettività e prescrizioni tecniche applicabili.
Il modello prevede un campo specifico per indicare se il circuito è monofase o trifase. Questa distinzione è essenziale perché il percorso della corrente e il metodo di calcolo della caduta di tensione variano in base alla configurazione elettrica della linea.
Per le linee monofase occorre considerare il circuito di alimentazione e il ritorno, mentre per le linee trifase si applica il relativo approccio previsto dal sistema. La lunghezza richiesta nel foglio è quella della tratta di sola andata, così da mantenere uniforme l’inserimento dei dati.
Il calcolo utilizza tensione nominale, corrente di progetto, lunghezza, sezione e resistività del conduttore. Quando necessario, tiene conto anche di reattanza e fattore di potenza, rappresentato nel modello dal valore del cos φ inserito per ciascuna utenza.
La possibilità di gestire entrambe le configurazioni permette di confrontare circuiti domestici e industriali nello stesso documento. Puoi analizzare, ad esempio, una linea prese a 230 V e una linea trifase a 400 V, mantenendo distinti i rispettivi parametri.
Il risultato viene mostrato in volt e trasformato in percentuale della tensione nominale. Questa doppia indicazione facilita sia la lettura tecnica sia il confronto con il limite percentuale ammesso, che deve essere definito in base al progetto e al tratto esaminato.
Nei circuiti con più tratte consecutive, carichi distribuiti o quadri intermedi, la singola riga potrebbe non rappresentare l’intero percorso elettrico. In questi casi è opportuno analizzare ogni segmento, valutare l’effetto cumulativo e verificare la tensione disponibile nel punto più sfavorito.
Per compilare correttamente il modello devi conoscere la tensione nominale, la lunghezza della linea e la corrente di progetto. Questi valori devono riferirsi alle condizioni effettive o previste di funzionamento, evitando di utilizzare dati generici non collegati all’utenza analizzata.
Il campo relativo al sistema identifica la configurazione monofase o trifase, mentre la descrizione consente di riconoscere rapidamente il carico. ID circuito, data e località completano la registrazione e aiutano a collegare il calcolo alla documentazione dell’impianto.

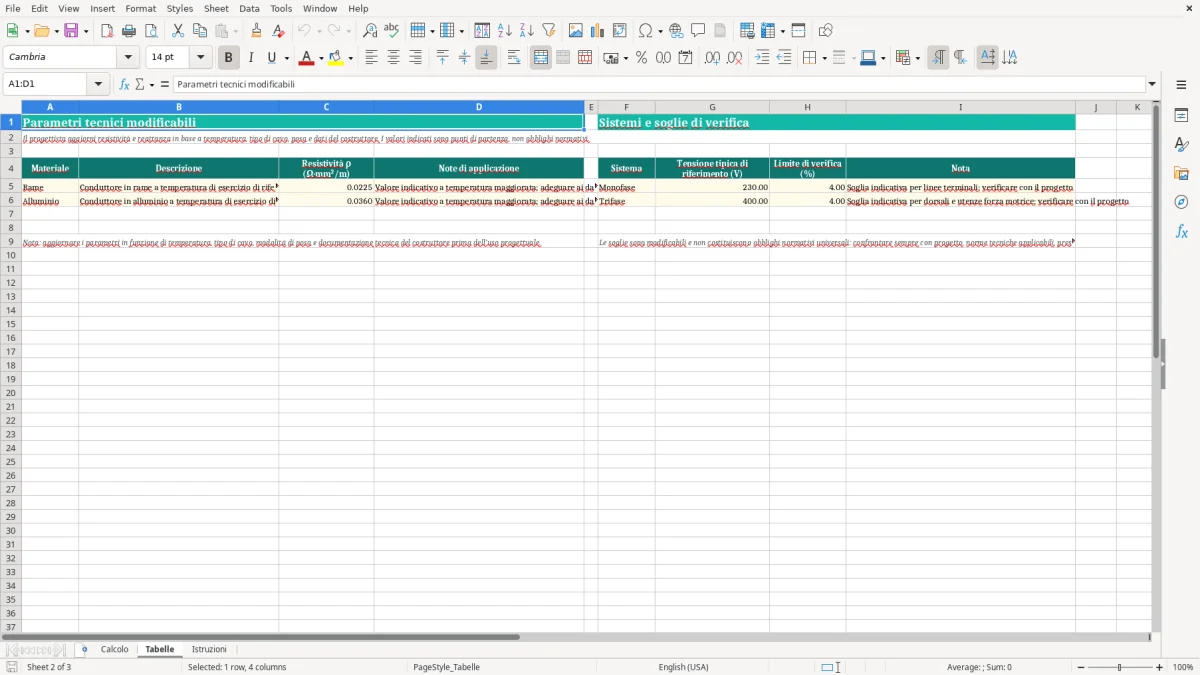

Occorre inoltre indicare il cos φ, il materiale del conduttore, la sezione, la reattanza e la resistività. Il modello include esempi con rame e alluminio, ma i valori devono essere controllati in funzione del cavo realmente installato, della temperatura e delle caratteristiche dichiarate dal produttore.
Le unità di misura sono riportate nelle intestazioni delle colonne. Lunghezza, sezione, tensione, corrente, reattanza e resistività devono essere inserite secondo le unità previste, perché una conversione errata può modificare sensibilmente il risultato finale.
Il limite ammesso serve a confrontare la percentuale calcolata con il valore scelto per il progetto. Non dovrebbe essere impostato in modo automatico o arbitrario, perché può dipendere dalla destinazione d’uso, dal tratto considerato e dalle prescrizioni tecniche applicabili.
Il campo Note permette di registrare informazioni sulla posa, sul tipo di cavo, sulla presenza di motori, sugli avviamenti frequenti o sulle condizioni ambientali. Una compilazione completa rende il foglio più leggibile, verificabile e utile durante futuri aggiornamenti.
L’esito automatico confronta la caduta di tensione percentuale con il limite inserito nella riga del circuito. Se il valore rientra nell’impostazione, il risultato può essere considerato coerente per la verifica preliminare; in caso contrario, la riga deve essere esaminata con maggiore attenzione.
Un esito da verificare può suggerire di valutare una sezione maggiore, una riduzione della lunghezza, una diversa distribuzione dei carichi o una modifica del percorso. Ogni soluzione deve essere controllata nuovamente, perché la caduta di tensione è solo uno degli aspetti del dimensionamento.
Il modello non sostituisce le verifiche relative a portata del cavo, metodo di posa, temperatura ambiente, raggruppamento, isolamento e protezione contro sovracorrenti. Devono essere considerate anche corrente di corto circuito, coordinamento delle protezioni, selettività e condizioni di esercizio previste.
Particolare attenzione è necessaria per motori, compressori, pompe, montacarichi e apparecchiature con avviamenti frequenti. La corrente transitoria può richiedere valutazioni aggiuntive rispetto alla sola corrente di progetto inserita nella tabella.
Anche le linee molto lunghe, le utenze sensibili e i circuiti con carichi distribuiti possono richiedere un’analisi più dettagliata. Se sono presenti più tratti consecutivi, è opportuno verificare la caduta complessiva fino al punto di utilizzo.
Prima dell’utilizzo operativo controlla formule, riferimenti, dati inseriti e prescrizioni tecniche applicabili. Il file deve essere considerato una base di lavoro per organizzare e documentare una stima, non una sostituzione del progetto elettrico redatto da un professionista qualificato.
Sì, il foglio include il campo Sistema per distinguere circuiti monofase e trifase. Inserisci la configurazione effettiva della linea prima di interpretare il risultato.
Devi inserire la lunghezza della tratta di sola andata, come indicato nell’intestazione del modello. Il percorso elettrico complessivo dipende dal sistema e dal metodo di calcolo utilizzato.
Sì, il modello consente di indicare il materiale del conduttore e di inserire la relativa resistività. Verifica sempre il valore in base al cavo e alle condizioni di esercizio.
Il limite deve derivare dal progetto e dalle prescrizioni tecniche applicabili al caso specifico. Non è consigliabile impostarlo senza considerare destinazione d’uso, tratta e caratteristiche dell’impianto.
No, il risultato è una stima della caduta di tensione. Servono ulteriori verifiche su portata, posa, protezioni, corto circuito, selettività e condizioni reali di funzionamento.
Sì, puoi estendere la tabella e replicare le formule per nuove righe. Dopo ogni modifica controlla i riferimenti, le unità di misura e la coerenza dei risultati.
