Modello Excel gratuito per calcolare velocità, Reynolds, perdite di carico e prevalenza nelle tubazioni, con dati tecnici e controllo della velocità.
Il modello Excel gratuito per i calcoli idraulici aiuta a organizzare e verificare i principali dati delle tubazioni in pressione. Inserisci portata, diametro, lunghezza, dislivello e caratteristiche del materiale per ottenere automaticamente velocità, numero di Reynolds, perdite distribuite e prevalenza richiesta nelle diverse tratte dell’impianto.
Il file include esempi dimostrativi per adduzioni sanitarie, irrigazione, alimentazioni tecniche e scarichi in pressione. Sostituisci i valori presenti con misure, schede tecniche e condizioni operative reali.
Il modello è uno strumento preliminare e non sostituisce il progetto o la verifica di un professionista abilitato.

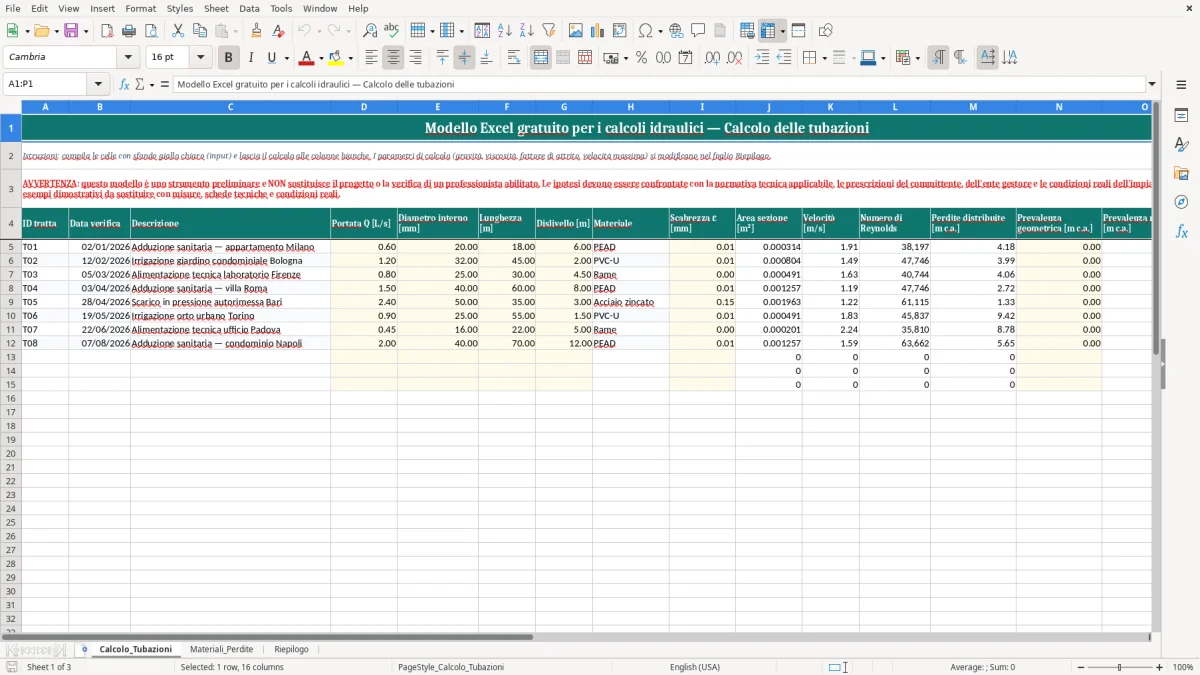

Un modello Excel per il calcolo delle tubazioni consente di raccogliere in modo ordinato i dati necessari alle prime verifiche idrauliche. Ogni tratta viene registrata in una riga, così puoi confrontare rapidamente portata, diametro interno, lunghezza, dislivello e caratteristiche del materiale.
Le celle con sfondo giallo chiaro identificano gli input, mentre le colonne bianche riportano i risultati delle formule. Questa struttura riduce gli inserimenti ripetitivi e facilita il controllo dei dati durante la preparazione di un’analisi preliminare.
Per ogni tratta puoi indicare identificativo, data della verifica e descrizione dell’applicazione. Le descrizioni presenti nel file hanno valore dimostrativo e devono essere sostituite con informazioni riferite all’impianto reale, alle utenze servite e alle condizioni di esercizio previste.
La portata è inserita in litri al secondo, mentre il diametro interno è espresso in millimetri e lunghezza e dislivello in metri. Il rispetto delle unità indicate nelle intestazioni è essenziale, perché le formule convertono automaticamente alcuni valori prima di eseguire i calcoli.
Il diametro interno effettivo è più importante del solo diametro nominale commerciale. Spessore della parete, materiale e serie della tubazione possono infatti modificare la sezione disponibile al passaggio del fluido e incidere sui risultati.
Il foglio può supportare il confronto tra diametri alternativi o tra diverse condizioni di portata. Può inoltre aiutare a preparare una tabella di lavoro condivisibile con progettisti, installatori e responsabili della manutenzione.
Prima di utilizzare i risultati per una decisione reale, verifica sempre dati, ipotesi, condizioni operative e prescrizioni tecniche applicabili. Le formule del modello rappresentano una stima preliminare e non sostituiscono una progettazione completa.
Per mantenere tracciabile l’analisi, conserva la data della verifica e annota eventuali modifiche ai parametri. In questo modo puoi confrontare versioni successive e individuare con maggiore facilità l’origine di eventuali differenze.
Il modello stima le perdite distribuite lungo la tubazione utilizzando lunghezza, diametro interno, velocità, fattore di attrito e accelerazione di gravità. Il risultato è espresso in metri di colonna d’acqua e rappresenta la quota di energia dissipata lungo il percorso.
Alla perdita distribuita viene sommata la prevalenza geometrica inserita per la tratta. La somma restituisce la prevalenza richiesta, utile per una prima valutazione dell’energia necessaria a superare attrito e dislivello.

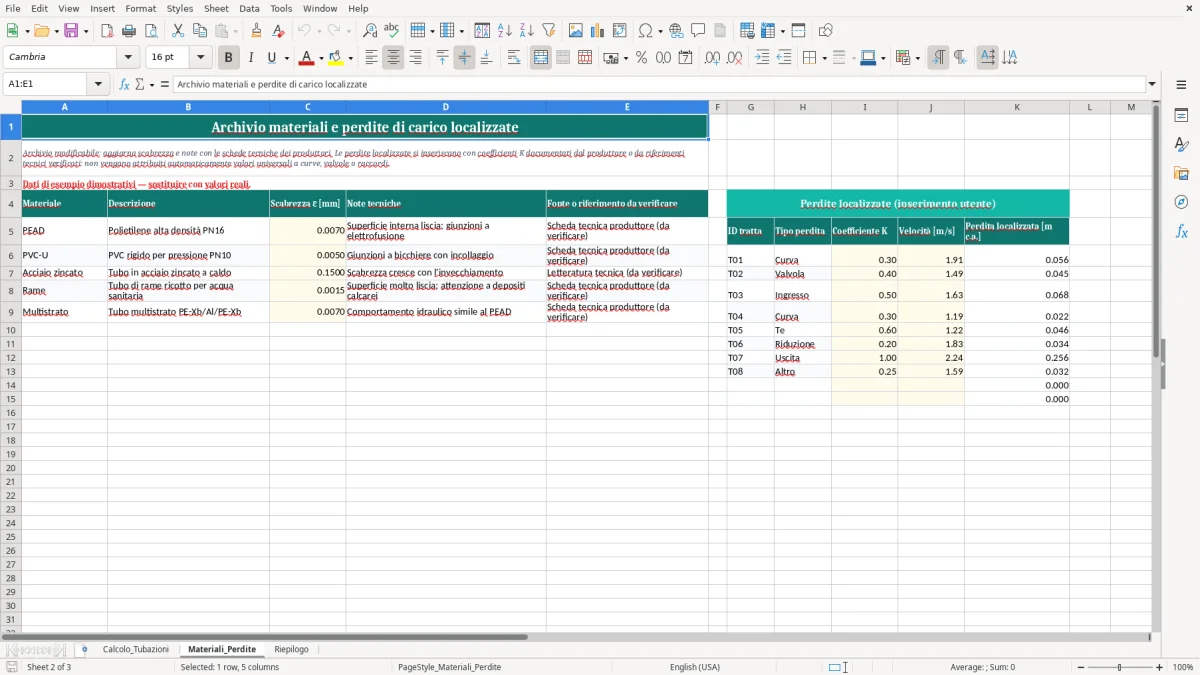

Il calcolo non include automaticamente le perdite localizzate di curve, valvole, raccordi, filtri, contatori e altri componenti. Per un’analisi completa devi considerare dati del produttore, coefficienti di perdita o metodologie tecniche coerenti con il tipo di impianto.
La prevalenza richiesta non coincide automaticamente con il dimensionamento di una pompa. Occorre valutare anche pressione disponibile, rendimento, curva caratteristica, portata di progetto, pressione minima necessaria e condizioni di aspirazione.

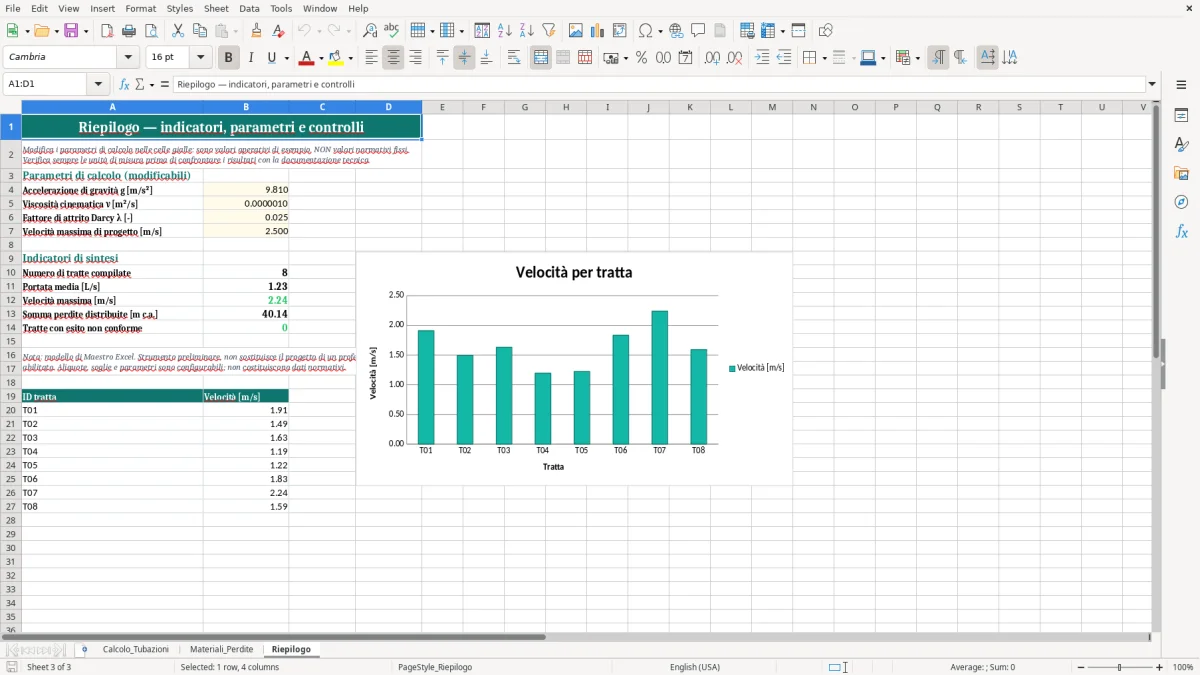

Nel foglio Riepilogo puoi controllare parametri come gravità, viscosità e fattore di attrito. Modifica questi valori soltanto quando disponi di ipotesi tecniche motivate e annota le impostazioni adottate per mantenere tracciabile la verifica.
Le perdite possono variare quando cambiano temperatura, fluido, rugosità, diametro o portata. Per questo è opportuno eseguire più scenari quando l’impianto presenta condizioni operative variabili o utenze con richieste differenti.
La valutazione dovrebbe includere tutte le tratte effettivamente percorse dal fluido e i relativi dislivelli. Controlla anche il verso del flusso e la corretta interpretazione della prevalenza geometrica inserita per ogni segmento.
Usa il risultato come base di confronto e non come certificazione della conformità dell’impianto. Il progetto definitivo deve comprendere tutte le perdite pertinenti e rispettare normativa, capitolato e prescrizioni dell’ente gestore.
La velocità dell’acqua viene calcolata dividendo la portata convertita in metri cubi al secondo per l’area della sezione interna. Il risultato mostra come una sezione più ridotta possa determinare velocità maggiori a parità di flusso.
Il controllo della velocità è utile per individuare rapidamente configurazioni da approfondire. Valori elevati possono influire su rumore, perdite di carico, sollecitazioni, usura e comportamento dell’impianto, mentre valori bassi devono essere interpretati in base all’applicazione specifica.
Il foglio calcola anche il numero di Reynolds utilizzando velocità, diametro interno e viscosità configurata nel foglio Riepilogo. Questo parametro adimensionale aiuta a caratterizzare il regime di moto e a interpretare il fattore di attrito adottato.
La viscosità deve essere coerente con il fluido e con la temperatura prevista. Se la temperatura cambia sensibilmente, oppure il fluido non è acqua, verifica se il valore impostato rappresenta realmente la condizione di esercizio.
La colonna Esito confronta la velocità calcolata con il limite massimo impostato. Quando il limite viene superato, compare “Verificare velocità”, segnalando la necessità di riesaminare diametro, portata e criteri progettuali.
Il limite massimo dipende da destinazione d’uso, materiale, rumore ammissibile, pressioni disponibili e prescrizioni tecniche. Non esiste un valore universale valido per ogni rete, edificio o processo industriale.
Il numero di Reynolds non deve essere letto isolatamente dagli altri risultati. Deve essere interpretato insieme a rugosità, regime di moto, metodo di calcolo e campo di validità delle ipotesi adottate.
Prima di considerare conclusiva una verifica, confronta l’esito con schede tecniche, normativa, specifiche del committente e condizioni reali del sito. Il controllo automatico è un supporto alla lettura e non sostituisce una valutazione ingegneristica completa.
Questo modello Excel gratuito supporta verifiche idrauliche preliminari e confronta rapidamente diverse configurazioni. La struttura tabellare mantiene insieme input, risultati, descrizioni e date, facilitando la documentazione dell’analisi.
Gli esempi inclusi riguardano adduzioni sanitarie, irrigazione, alimentazioni tecniche e scarichi in pressione. Prima dell’uso devi sostituirli con misure, pressioni, portate e dati tecnici reali dell’impianto che stai analizzando.
Il modello può essere utile durante la raccolta iniziale dei dati o nella preparazione di scenari alternativi. Una nuova riga consente di rappresentare una tratta distinta e di collegare l’ID a planimetrie, schemi o documentazione di progetto.
La data della verifica permette di distinguere versioni diverse dell’analisi e di tenere traccia degli aggiornamenti. Per una migliore gestione, conserva anche le fonti dei dati, le ipotesi e le motivazioni delle modifiche ai parametri.
Prima di condividere i risultati, controlla formule, formati numerici, unità di misura e parametri del foglio Riepilogo. Verifica inoltre che la portata considerata sia coerente con contemporaneità d’uso, periodo di riferimento e condizioni di funzionamento previste.
Il modello non verifica automaticamente colpi d’ariete, cavitazione, pressioni minime, sovrapressioni, supporti, dilatazioni o compatibilità dei materiali. Questi aspetti possono richiedere calcoli aggiuntivi, documentazione specifica e strumenti professionali.
Per un’analisi completa devi considerare anche perdite localizzate, apparecchiature, dislivelli complessivi, sezioni singolari e richieste delle utenze. È inoltre necessario confrontare le ipotesi con normativa tecnica, prescrizioni del committente e indicazioni dell’ente gestore.
Usa quindi il file come strumento di organizzazione, confronto e preparazione della verifica. Per opere reali, sottoponi dati e risultati al professionista responsabile prima di assumere decisioni progettuali, operative o economiche.
Calcola area della sezione, velocità del fluido, numero di Reynolds, perdite distribuite, prevalenza geometrica e prevalenza richiesta per ogni tratta inserita.
Devi inserire ID, data, descrizione, portata, diametro interno, lunghezza, dislivello, materiale e scabrezza della tubazione.
I parametri principali, come gravità, viscosità, fattore di attrito e velocità massima, sono disponibili nel foglio Riepilogo.
No, il modello stima principalmente le perdite distribuite. Le perdite di curve, valvole, raccordi e altri componenti devono essere verificate separatamente.
Puoi usarlo per una stima preliminare della prevalenza richiesta, ma il dimensionamento della pompa richiede ulteriori dati e valutazioni professionali.
No. È uno strumento di supporto per analisi preliminari e non sostituisce progetto, verifica normativa o validazione di un professionista abilitato.
